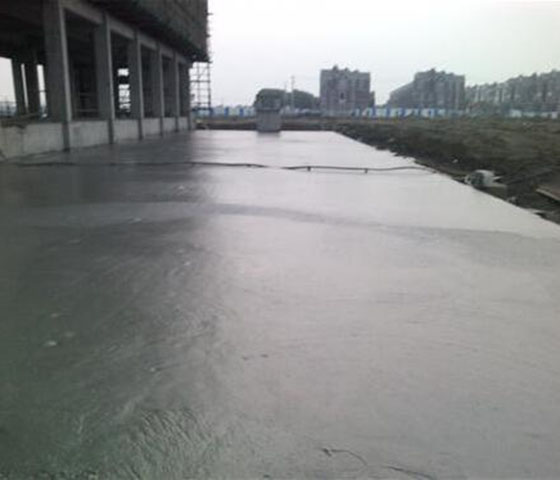

绵阳发泡混凝土施工时如何选择水泥材料，我们现在来看一下。

并不是所有的水泥硬化前后的体积都是收缩的，膨胀水泥在硬化前后体积不但不收缩反而有所胀。因此，如果采用适量的膨胀水泥，可以在一定程度上弥补或减轻泡沫混凝土整体的收缩。但是，膨胀水泥不但影响体积变化，同时也会影响其他一系列性能，过 多引人会引起硬化泡沫混凝土结构破坏，因此膨胀水泥的品种和掺用量必需通过试验确定。

（二）水泥用量的影响

普通硅酸盐水泥在水化硬化过程中固相体积是增加的，而水泥+水体系是收缩的。其次，水泥水化过程中还伴随热效应，引起初始体积膨胀而冷却时又收缩，导致表观收缩量增大。另外，水泥水化过程中还存在自吸水引起的自收缩现象。所以，一般情况下如果其它条件基本相同，水泥用量增加，泡沫混凝土的收缩也会相应增大。而水泥同时又是保证强度的重要因素之一，所以水泥用量存在一个合适的范围。

（三）集料的影响

试验和工程实际统计数据表明，几种典型的水泥材料的收缩率波动为：水泥净浆（1500—3000）x10-6 、水泥砂浆（900—1500）x10-6 、水泥混凝土（600—900）x10-6 、水泥泡沫混凝土（1500—3500）x10-6 .可见，普通水泥混凝土的收缩率最小，水泥净浆收缩率较大，泡沫混凝土的收缩率最大。泡混凝土收缩最大，一方面是因为其中没有粗集料，另一方面是因为其中含有大量的孔隙，隙的大部分被水填充，使用过程随着孔隙中水分的逸出，外观表现出体积收缩。

四川轩杨新材料有限公司今天就大家分享到这里，如对这方面要了解更多，请咨询四川轩杨新材料有限公司。
